키네틱 디스플레이·미디어 샹들리에
롯데타워와 부평테크씨티 키네틱 시스템을 위한 영상 재생과 디스플레이 모션 제어 소프트웨어를 개발했습니다.
- 영상과 디스플레이 움직임 동기화
- 콘텐츠 제작용 모션 편집 도구
- 키네틱 운영 기능을 통합한 CMS
롯데타워 미디어 샹들리에의 양면 LED 패널 제어와 부평테크씨티의 키네틱 시스템을 소개합니다. 콘텐츠 제작 단계의 모션 프로파일과 실제 재생 장치의 동작을 연결합니다.
DP World 터미널 비주얼라이저
컨테이너 터미널의 장비 상태와 물류 이동을 디지털 트윈으로 시각화하는 관제 모니터링 시스템입니다.
- IoT 서버와 장비 상태 실시간 연동
- 컨테이너 이동·장비 메타정보 표시
- 과거 이벤트를 재현하는 Rewind
RTLS 위치 신호와 터미널 이벤트를 시계열 데이터로 저장하고 특정 시점의 현장 상황을 다시 살펴보도록 구현했습니다. 3D 시각화와 상시 운영을 위한 미들웨어 서버 서비스를 함께 개발했습니다.

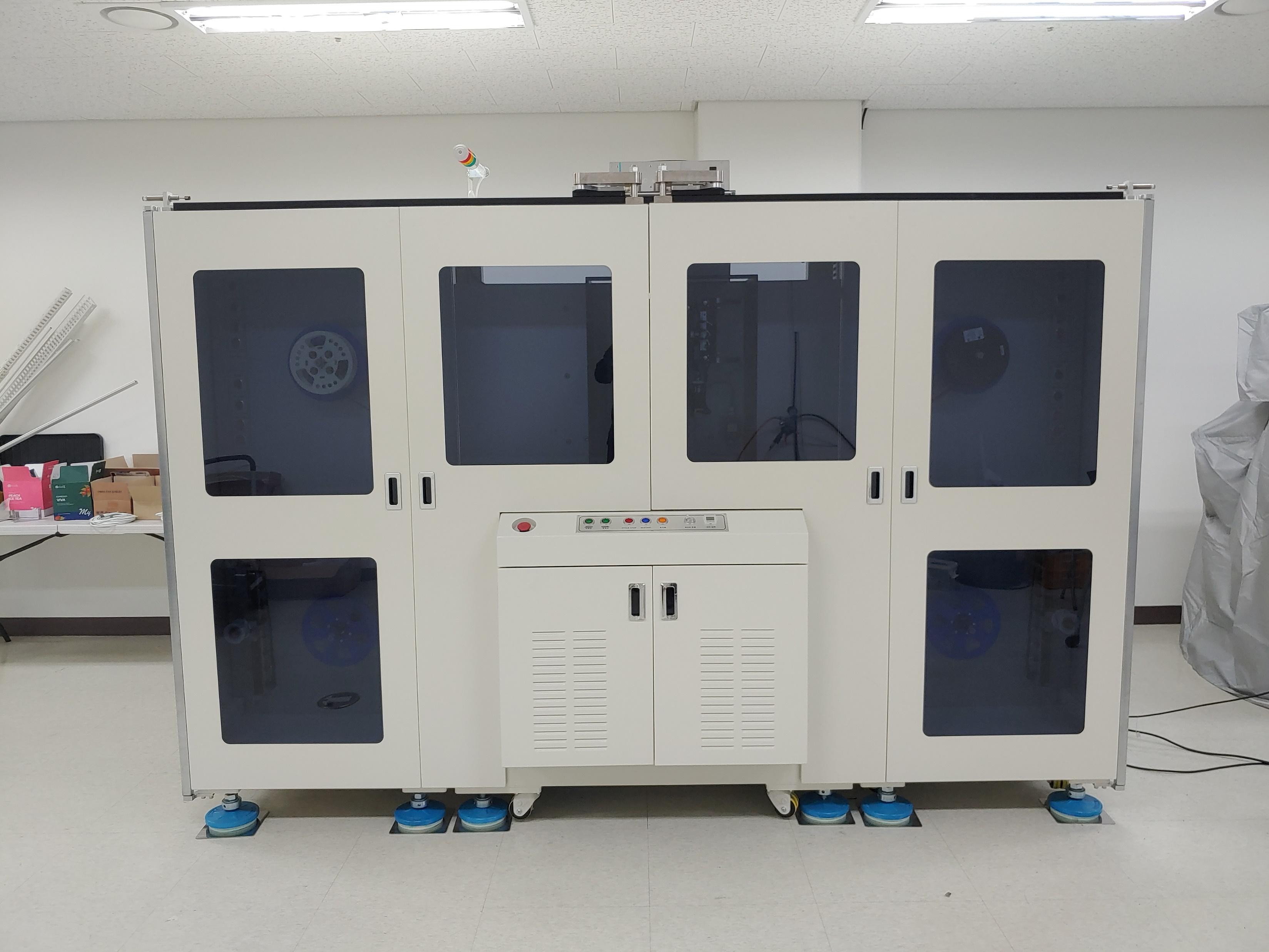

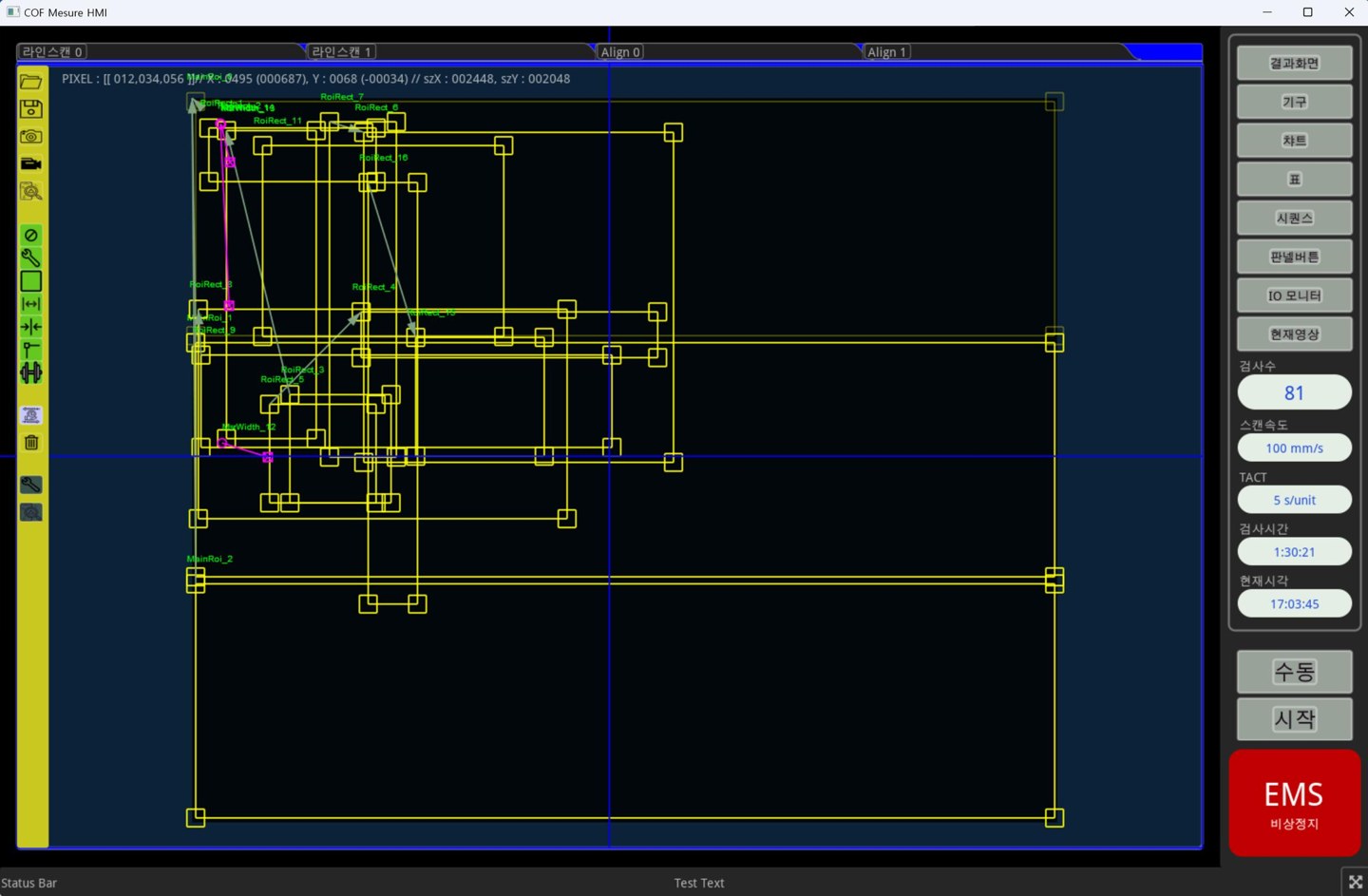

COF 정밀 치수검사 시스템
디스플레이 구동 IC용 COF 필름과 패키지의 입출력 리드 치수를 측정합니다. 릴 단위 이송과 광학검사, 측정 데이터 분석을 연결합니다.
- 고해상도 라인 스캔 기반 전수검사
- 패턴 티칭·검사 설정 프로파일 관리
- 온습도와 측정 데이터의 상관관계 분석
35mm·48mm 폭 제품을 대상으로 지그 압착으로 시료를 평탄화하고 투과 영상을 취득합니다. 2024년 장비 소개서는 제품·시험 조건에 따른 반복측정 표준편차 0.15–0.5μm와 KTL 시험 검증을 제시합니다. 해당 시험 조건의 결과로, 모든 환경에서의 보증값은 아닙니다. 자료에는 PROCO와 Wavepoint Digital의 참여가 함께 표기되어 있습니다.
현대자동차 비전홀 미디어 시스템
마북연수원의 초고해상도 디스플레이 월을 위한 콘텐츠 분산 재생과 통합 운영 소프트웨어를 구축했습니다.
- 20m×3m 대형 디스플레이 월
- 분산 렌더링·CMS·운영 관리
- 공간 오디오·이기종 장치 연동
2024년 자료에는 2022년 Wavepoint Media System 2.0 납품 계약이 기재되어 있습니다. 대용량 콘텐츠 재생과 사운드 동기화, 콘텐츠 스케줄 및 장치 관리 기능을 통합합니다.
스마트 모빌리티·FMS 시뮬레이션
가상 차량과 지형 정보를 연결하고 위치·센서 데이터 스트림을 생성해 차량 관제 서비스의 동작 검증을 지원합니다.
- 가상 차량 인스턴스·위치기반 서비스
- 연료·배터리·주행거리·온도 신호 생성
- 2D·3D 공간에서 이동 상태 시각화
2024년 자료에 FMS 솔루션 공동개발 협약과 시뮬레이터 기능이 소개되어 있습니다. 영상은 3D 지형의 이동 경로와 시점을 확인하는 시각화 예시이며 특정 고객의 납품 완료 사례로 표기하지 않습니다.
반도체 웨이퍼 EFEM Multiplex
회사소개서에 넥서스원 반도체 웨이퍼 EFEM Multiplex System 개발 공급 계약이 기재되어 있습니다.
- 반도체 장비 시스템 개발 영역
- 웨이퍼 핸들링 장비 동작 시연
영상에서 웨이퍼 핸들링 장비와 운전 화면을 확인할 수 있습니다. 해당 계약과 영상의 직접적인 대응 관계 및 구체적인 납품 범위는 확인되지 않아 관련 장비 시연 예시로 소개합니다.

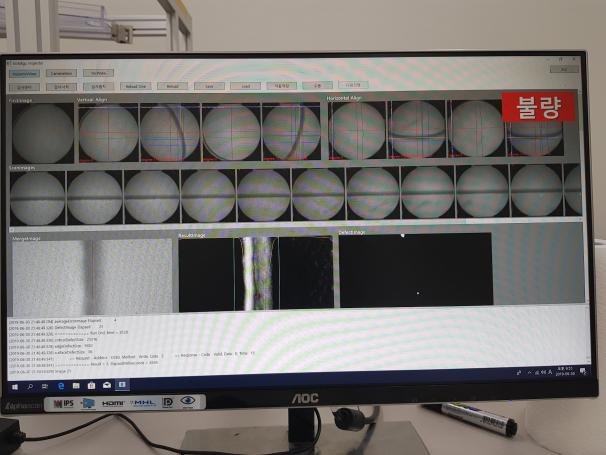

탁구공 비전검사 시스템
가벼운 구형 제품의 이송과 영상 취득, 양불 판정을 결합한 자동 광학검사 시스템입니다.
- 투과·반사 영상 복합 검사
- 명암 변화에 대응하는 딥러닝 적용
- 기계·제어·비전 소프트웨어 개발
2.7g의 경량 검사대상체를 다루는 물류 장치와 비전 분석을 함께 개발했습니다. 촬영 조건에 따라 달라지는 명암을 고려한 영상 분석과 딥러닝 검사 방식이 자료에 소개되어 있습니다.

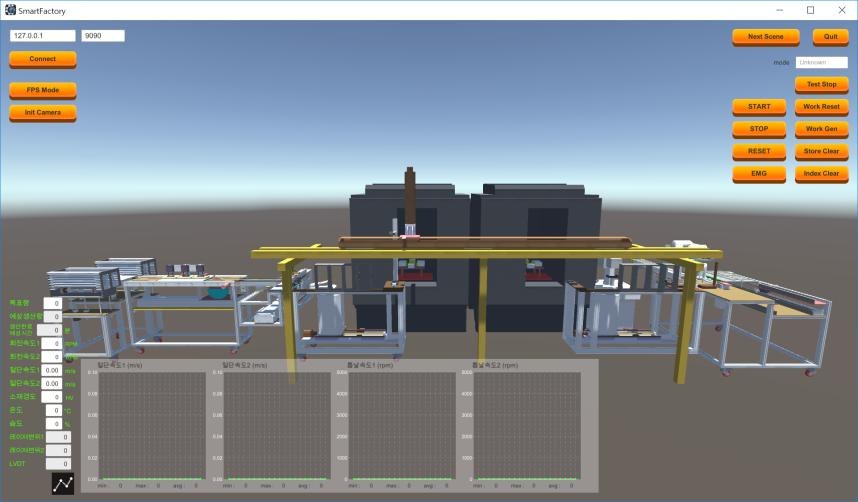

공장자동화 교육장비 디지털 트윈
교육장비의 기구 동작과 입출력 정보를 가상 모델에 연결해 장비 동작을 학습하고 시뮬레이션합니다.
- 물리 속성·센서·구동기 모델링
- 장비 동작과 애니메이션 연계
- PC·모바일 가상체험 애플리케이션
모델의 유사성 수준을 정의하고 물리엔진으로 동작을 검토합니다. 모델 리소스는 CPS 비주얼라이저에서 재사용하는 디지털 트윈 라이브러리로 구성합니다.
수직농장 복합 환경제어
서울 마곡지구 지하 유휴공간의 폐쇄형 수직농장을 위한 환경제어 시스템입니다. 생육 환경 데이터와 양액·공조 장치를 통합합니다.
- 온습도·CO₂·pH·EC 데이터 수집
- 양액기·냉동공조·구동장치 제어
- PC·웹·모바일 감시제어와 CCTV 연계
인공광 기반 실내농장 연구과제로 개발한 사례입니다. 수동·자동 제어 및 환경 데이터 저장을 지원하며 경제성 분석을 위한 BI 도구 연계와 복합 조건 로직 편집 기능을 제공합니다.
SWIFT Plus 차량 터미널 자동화
태국 람차방 A1 차량 수출입 터미널의 작업 상태를 분석하고 화물 이동을 보여주는 서버와 비주얼라이저를 개발했습니다.
- UWB 측위·승하차 센서 이벤트 분석
- 화물 이동·작업 진행 모니터링
- 경고 알림·예외 분석·이벤트 재생
운전자와 계수자 등 작업자의 측위정보 및 센서 이벤트를 분석해 화물정보 관리 자동화를 지원합니다. 관리자는 현재 작업뿐 아니라 문제 발생 시점의 기록도 확인할 수 있습니다.
컨테이너 터미널 ITV 에뮬레이터
터미널 지형과 도로 정보를 바탕으로 차량 이동 및 GPS 신호를 생성해 운영 시스템의 테스트를 지원합니다.
- 차량 인스턴스·이동 경로 생성
- GPS 및 차량 상태 신호 에뮬레이션
- 상위 시스템 작업정보에 따른 자동 운행
Jebel Ali 터미널 시스템 개발을 위한 ITV 소프트웨어입니다. 위치뿐 아니라 타이어 압력, 연료 상태, 엔진 과열, 진동 등 차량 센서 신호를 생성해 현장 적용 전 연동 동작을 확인합니다.

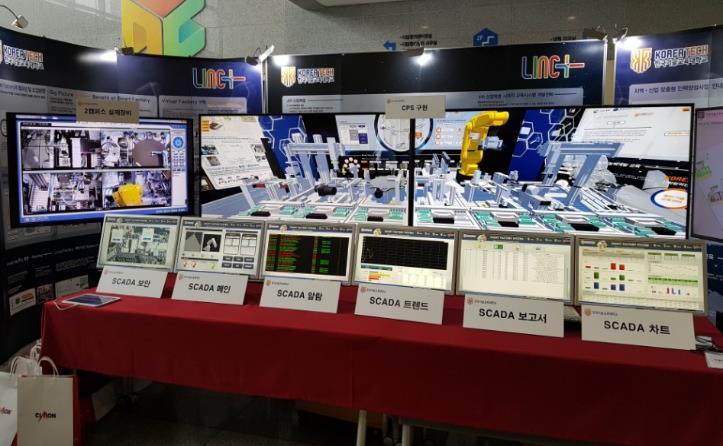

한국기술교육대 스마트팩토리 CPS
생산 실습 장비의 센서·구동기 신호를 수집해 실제 장비와 가상공간을 동기화하는 시연 시스템입니다.
- 다수 PLC 게이트웨이 통합
- 타임코드·상태 스냅샷 동기화
- 3D 모니터링과 VR·AR 확장 구조
미들웨어가 수집 신호를 시계열 데이터로 저장하고 비주얼라이저에 전달합니다. 삼성 국제 청소년 기술 대회의 스마트팩토리 부스에서 CPS 동작을 시연한 이력이 자료에 기재되어 있습니다.

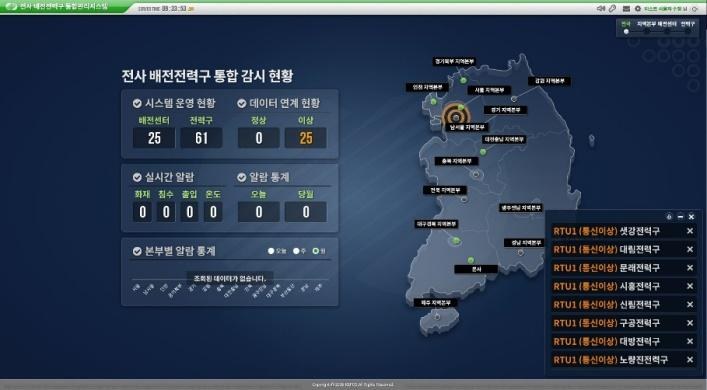

한전KDN 전사 전력구 통합 감시 시스템
전국 전력구의 실시간 이벤트를 통합 감시하고, 지역본부와 센터별 상태를 지도에서 확인하는 웹 관제 화면을 고도화했습니다.
- 전국 전력구 실시간 이벤트 통합 감시
- 지역본부·센터별 지형정보 제공
- 긴급 이벤트 위치·상세 이슈 실시간 표시
HTML5와 JavaScript 기반의 사용자 인터페이스를 개선했습니다. 전국 현황에서 개별 전력구의 상세 화면까지 연결해 운영자가 긴급 이벤트와 설비 상태를 확인하도록 구성했습니다.
한전KDN DRS 알고리즘 및 상위시스템 디자인 고도화
지중전력구 내 송전선로의 온도 측정·모니터링을 위한 DRS 알고리즘 데이터를 분석·처리하고, 상위시스템의 웹 UI를 고도화했습니다.
- 동적허용전류산정(DRS) 알고리즘 데이터 분석·처리
- 송전선로 온도 측정·모니터링
- 지중전력구 모니터링 웹 UI 디자인 고도화
DRS(Dynamic Rating System)는 동적허용전류산정 시스템입니다. 온도·송전용량 등 분석 정보를 확인하는 화면과 지중전력구 모니터링 화면을 HTML5와 JavaScript 기반으로 개선했습니다.

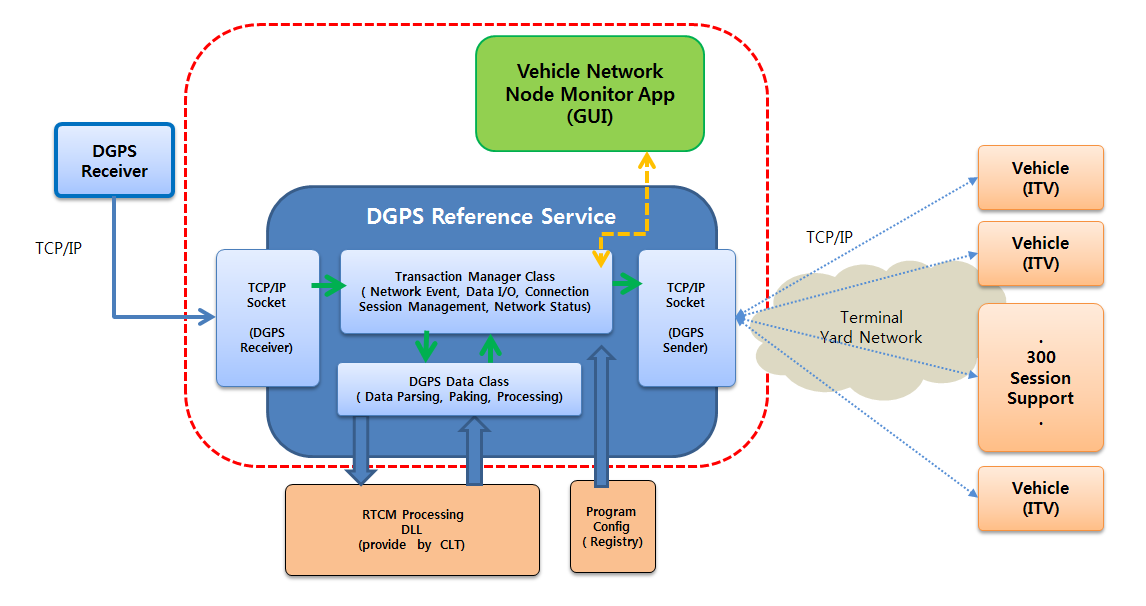

항만 장비 서버·클라이언트
터미널의 차량·크레인 단말기와 상위 자동화 시스템 사이에서 위치와 작업 신호를 연결합니다.
- DGPS 위치 보정 서버
- VMT-ITV·VMT-RTG 클라이언트
- 프로토콜 변환·RFID 등록 관리
자료에 기재된 범위는 최대 300대 차량의 위치 보정을 위한 서버, ABB 통신 프로토콜 인터페이스, 터미널 단말기 애플리케이션 및 장비 시뮬레이션 프레임워크 참여입니다.
